產品概述：

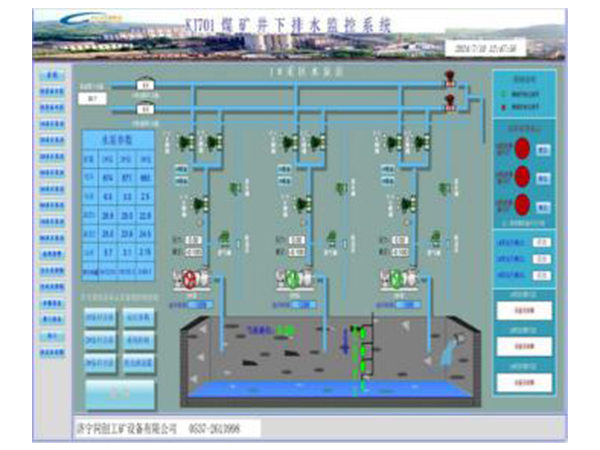

是一種新型電機開關，是我公司在KXJ系列礦用隔爆兼本質安全型水泵水位控制器基礎上開發研制的。實現礦用智能化，自動化。該水位水泵控制器適用于井下1140V或660V電壓，電流0-200A三相交流異步電動機直接啟動，停止或反轉。本控制器是集檢測、控制、保護于一體，具有液晶顯示，故障記憶及故障查詢功能，其斷相、過載、短路等保護功能的實現對電機的保護切實有效。本控制器可專門做為礦用潛水泵、多級離心泵的控制器，并可以實現控制礦用潛水泵、多級離心泵使用方式的切換，以及數據上傳通過網絡進行地面控制，是KJ701（A)煤礦排水系統的重要組成部分。實現了以太網通訊隔離，模擬量信號隔離等功能，真正實現了排水地點無人值守，自動化排水和在地面進行監控和操作的功能。

型號組成及意義：

技術參數：

1. 外形尺寸：687mm×435mm×942mm（長×寬×高）

2. 重量：約195kg

3. 額定電壓：660V/1140V

4. 額定電流：200A

5. 本安參數：

a） 內置一塊KPA-24R輸出本質安全型電源：Um：AC242V；Uo：DC24.5V，Io：490mA，Co：1μF，Lo：0.1mH；

b） 一塊IT-NET信號隔離轉換模塊：網口通訊端：Uo：8.3V，Io：875mA，Co：20μF，Lo：0.1mH；

c） 一塊SK-II輸出本質安全型水泵水位控制器：Um：40VAC；Uo：12.5V，Io：145mA，Co：10μF，Lo：0.3mH；

d） 一塊TCA-PI配電或電流輸入安全柵：Um：250V AC/DC；Uo：27.5VDC，Io：90mA，Co：0.08μF，Lo：4.2mH。

產品控制功能；

1. 控制器對水泵進行實時在線監控，一鍵起停（遠程/就地）、自動控制水泵的起停，并具有自診斷功能，實現水泵的自動排水。

A. 自動：后臺PLC采集各種信號，按照排水工藝流程及預設好的保護參數自動運行，自動方式下全過程無須人工干預。

B. 一鍵（遠控/就地）：在地面操作站通過工控機或控制器前門按鈕，控制水泵的啟動、停止。

2. 采用性能優越運行PLC及先進的過程控制軟件，綜合考慮礦井各種安全信息，實現水泵排水監控系統的控制策略。

3. 控制器采用觸摸彩屏顯示器，具備系統電壓、三相工作電流顯示、工作狀態顯示、水位、管道壓力、流量等參數顯示、故障查詢等功能，優化的軟硬件抗干擾處理，配合菜單式人機交互界面，操作直觀簡便。

4. 控制器內配置輸出本質安全型水泵水位控制器插件，并取得防爆合格證書；搭配使用礦用本安型浮球液位開關并取得安標證書。

5. 控制器配置上、下水位浮球液位開關，上浮球液位開關觸發啟動，下浮球液位開關觸發停止，做到有水電泵自動運轉，無水自動停泵。

6. 具備模擬量液位接入功能，可采用礦用本安型液位傳感器或超聲波液位傳感器監測水倉水位，可與浮球傳感器同時使用，任意一套傳感器出現故障，不會影響另一套使用，保證設備正常運行，避免出現溢倉、淹倉情況，并具備水位高低報警功能。

7. 控制器標準配置以下通訊接口類型，可實現起動器的遠控、近控、自動控制等功能。

8. 以太網通訊，以太網口（1個）；協議：EtherNet/IP協議；傳輸介質：不低于超五類STP屏蔽雙絞線；通訊速率：100Mbps和1000Mbps；接口類型：RJ45。

9. 控制器具有自檢功能。當系統中傳感器、傳輸電纜等設備發生故障時，報警并記錄故障時間，故障設備。

10. 控制器具有遠程編程、現場編程、完善修改系統功能，具有較強的兼容性和擴展性。

11. 具有實驗功能，可進行分閘試驗、模擬試驗、短路試驗、漏電試驗。

12. 控制器由西門子PLC、真空接觸器、隔離換向開關、控制變壓器、真空交流接觸器、電流互感器等部件組成，具備過載保護、斷相保護、短路保護、漏電閉鎖、過壓保護、欠壓保護等保護功能。

13. 控制器具有過載保護，短路保護，欠壓保護，過壓保護，斷相及三相不平衡保護，漏電閉鎖保護，切實做到以安全為首要任務。

14. 系統具有故障自診斷功能，設備自檢健康后，一直發送健康信號，作為遠控的條件。具備參數設定、過程參數掉電前狀態保持記憶功能。

15. 采用快開門結構、芯體為抽拉式；底架采用撬型結構，便于井下移動和安裝。

16. 殼體用鋼板焊接加工制成。外殼由裝在撬形底架上的方形隔爆腔體，外殼前門為快開門設計，具備閉鎖功能，在不斷電時無法打開前門。
